Ein Antrieb für Brandschutztore muss zwei Anforderungen gleichzeitig erfüllen: komfortablen Betrieb im Alltag — und eine Schließung, die im Ernstfall auch ohne Stromversorgung zuverlässig funktioniert.
Je nach Frequentierung, Bedienkomfort und Einbausituation stehen drei Antriebsausführungen zur Verfügung — geeignet für Neubauten, Modernisierungen und individuelle Projektanforderungen.

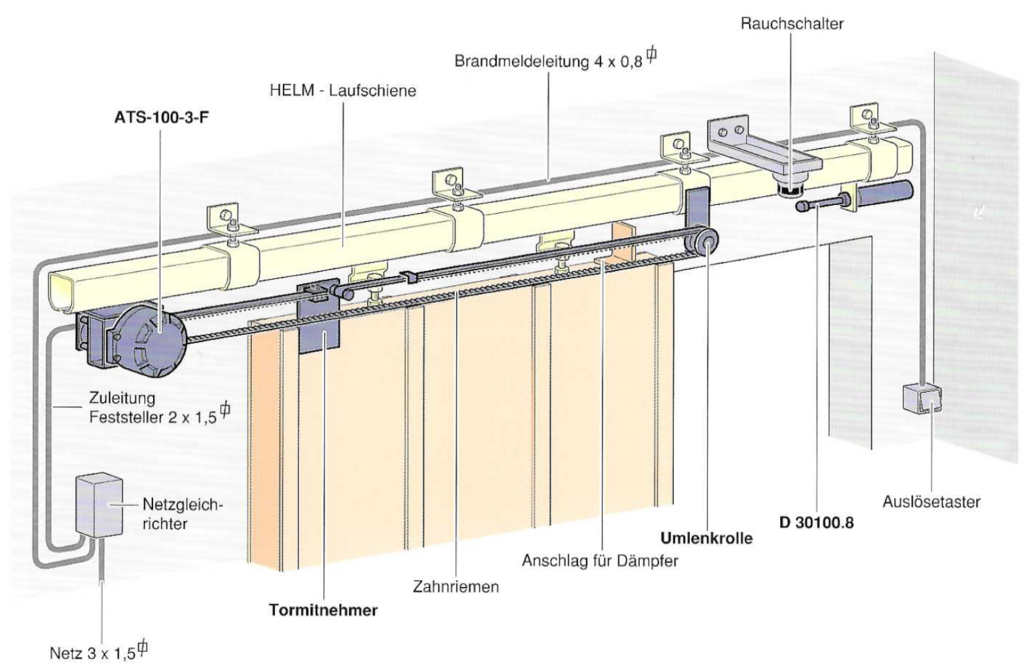

| ATS- MANUELLE FEDRERANTRIEBE | ||||||
|
Schließart |
Torgewicht [kg] |
Öffnungsweite [m] |
Schließkraft [N]
|
Öffnungskraft [N] |

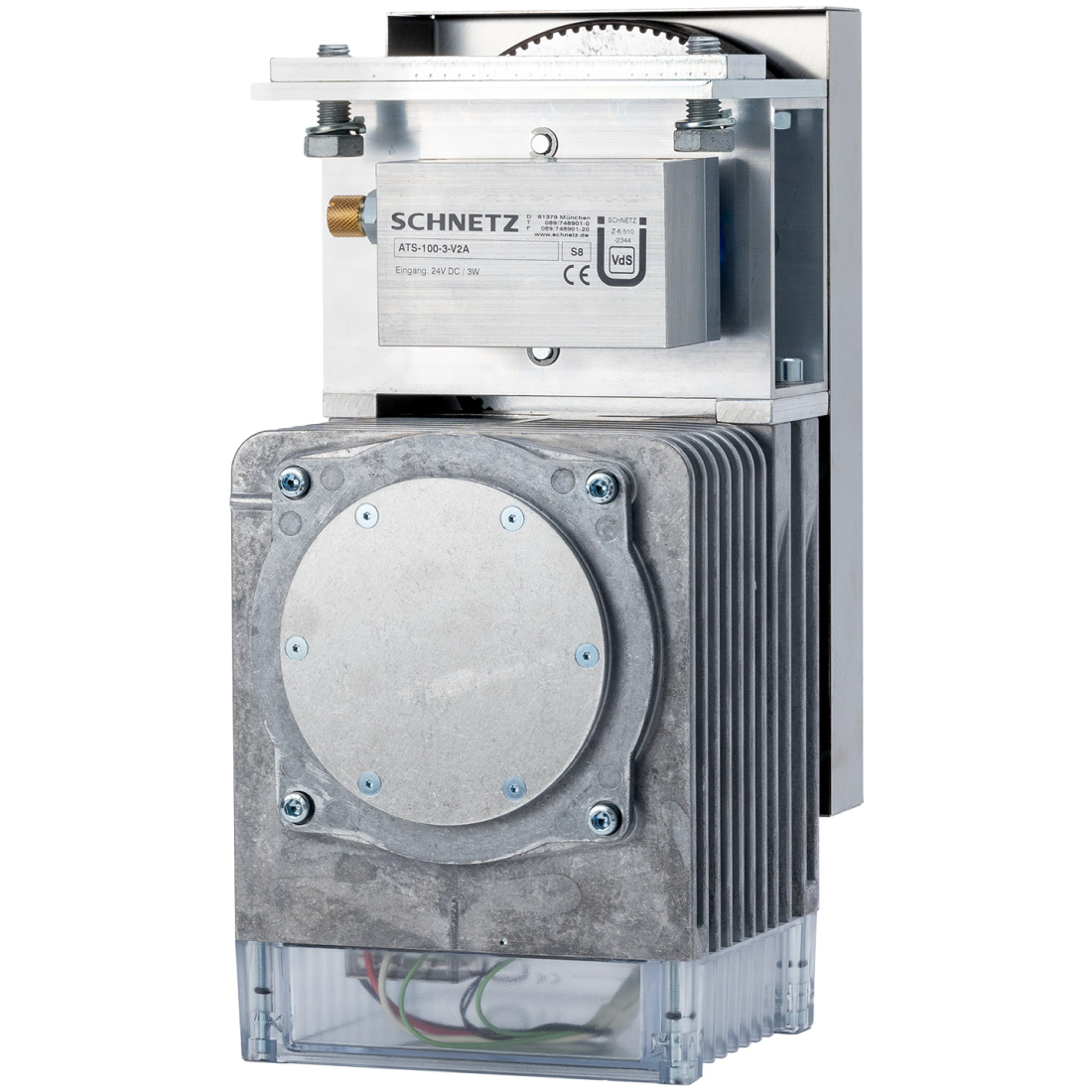

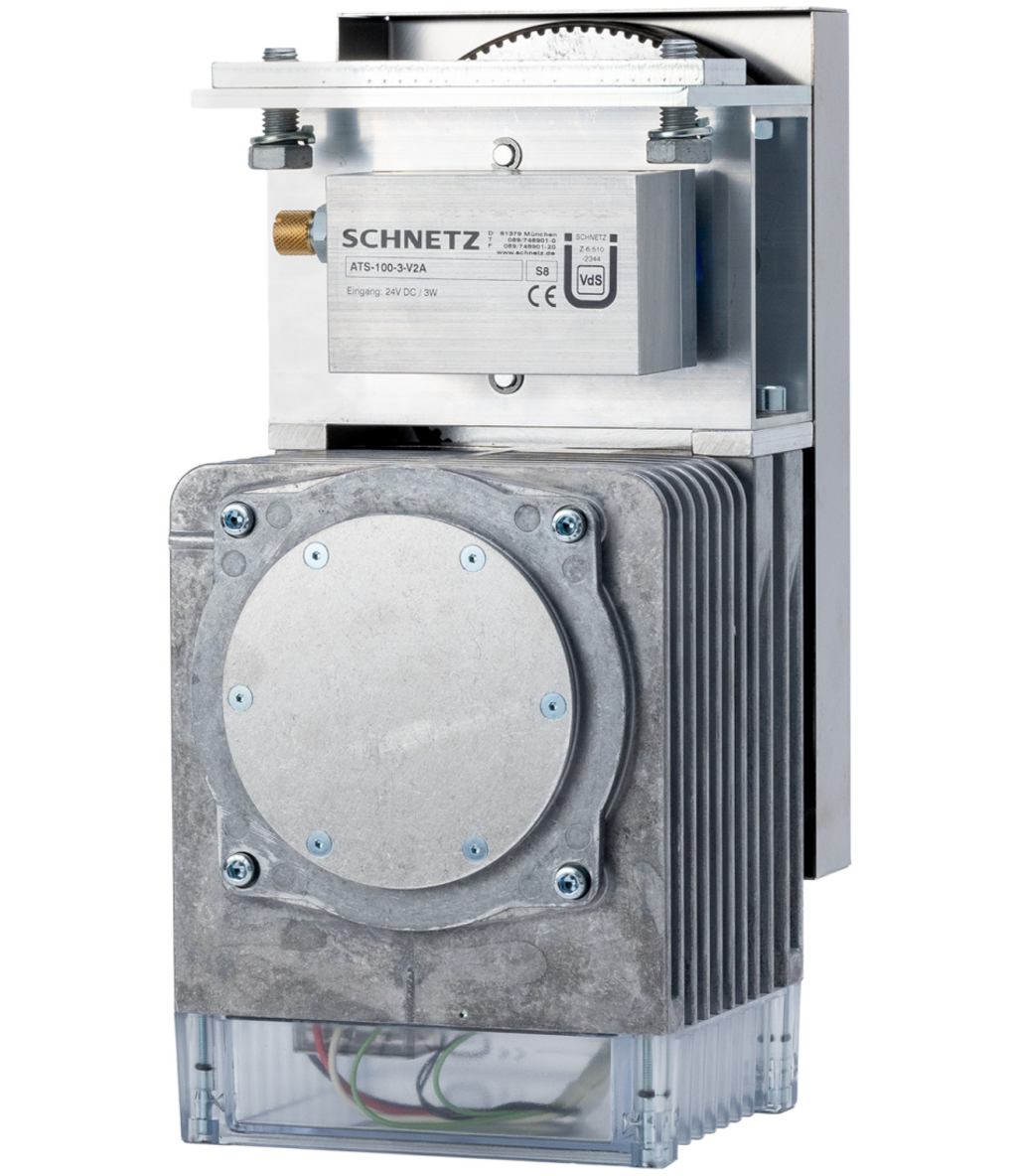

Öffnungsgeschw. [m/s] | |
| ATS-100 |
Schließfeder | 1000 KG | 3 m | 100 N – 170 N |
n/a |
manuell |

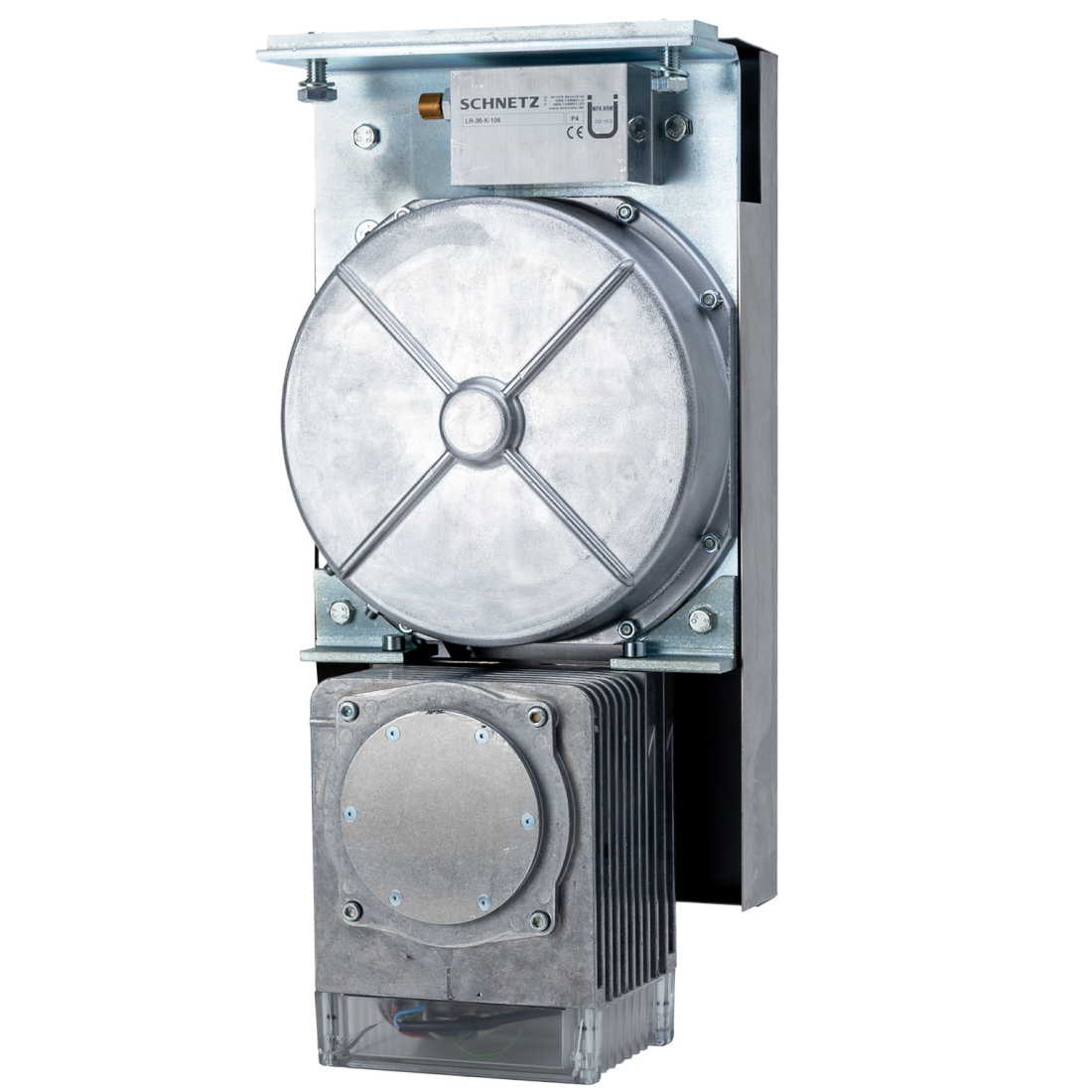

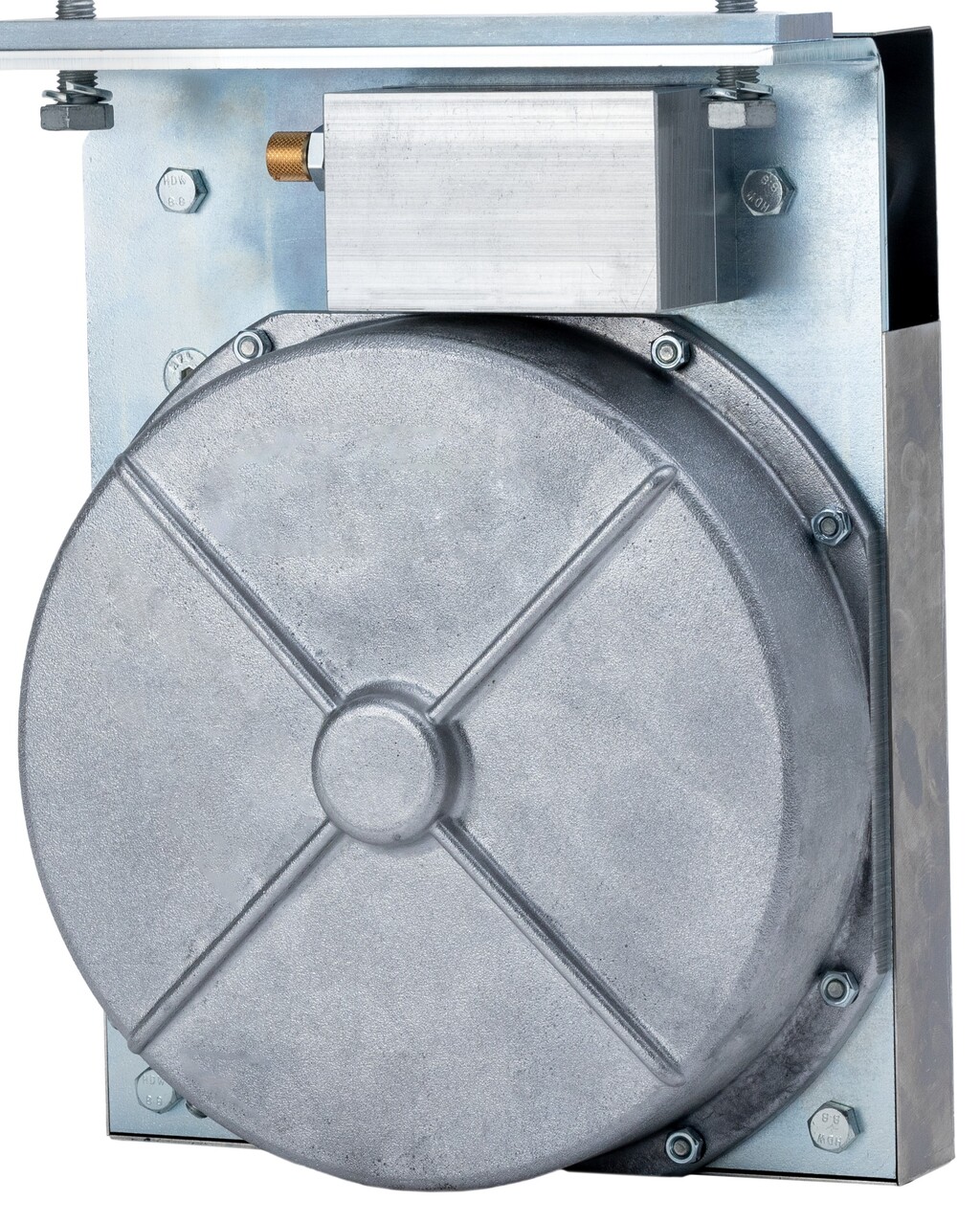

| ATS-200
|
Schließfeder | 1000 KG | 3 m |
110 N – 210 N |
n/a | manuell |
ATS-MOF-motorische federantriebe | ||||||
|
Schließart |
Torgewicht [kg] |
Öffnungsweite [m] |
Schließkraft [N] |
Öffnungskraft [N]
|

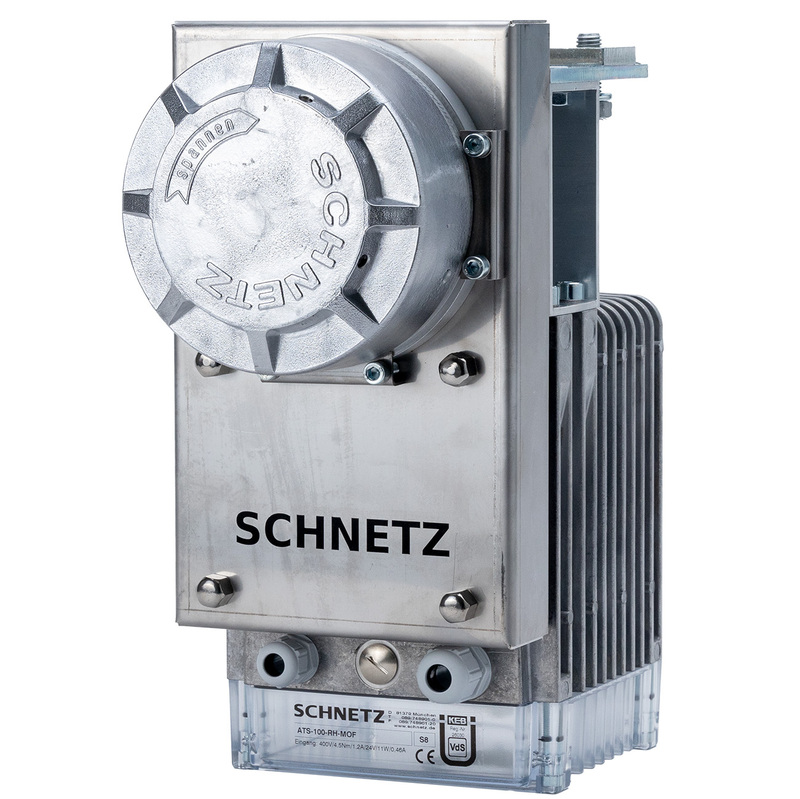

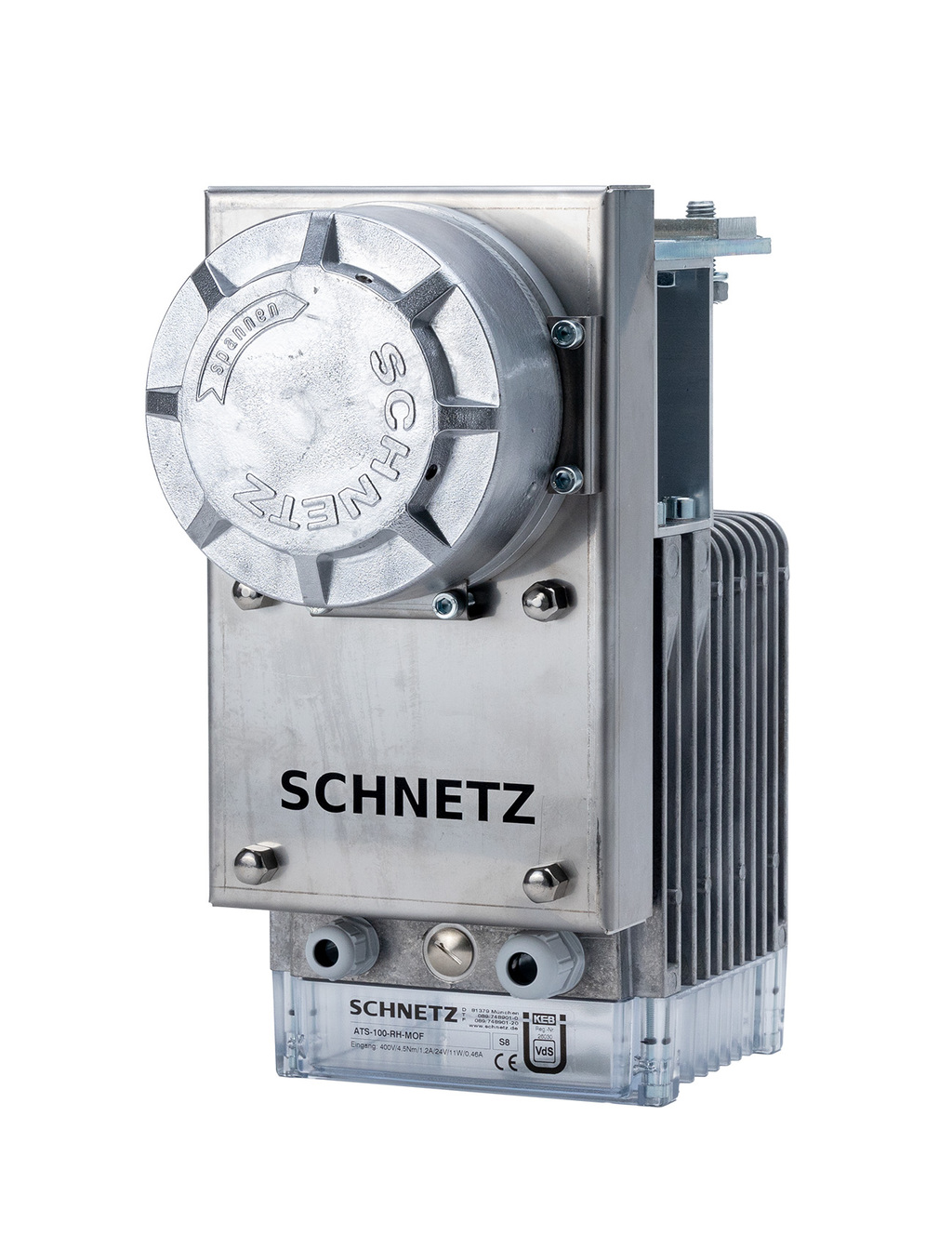

Öffnungsgeschw. [m/s] | |
| ATS-100-MOF |
Gegengewicht | 1000 KG | 3 m | 100 N – 170 N |
280 N – 350 N |
0,3 m/s – 0,35 m/s |

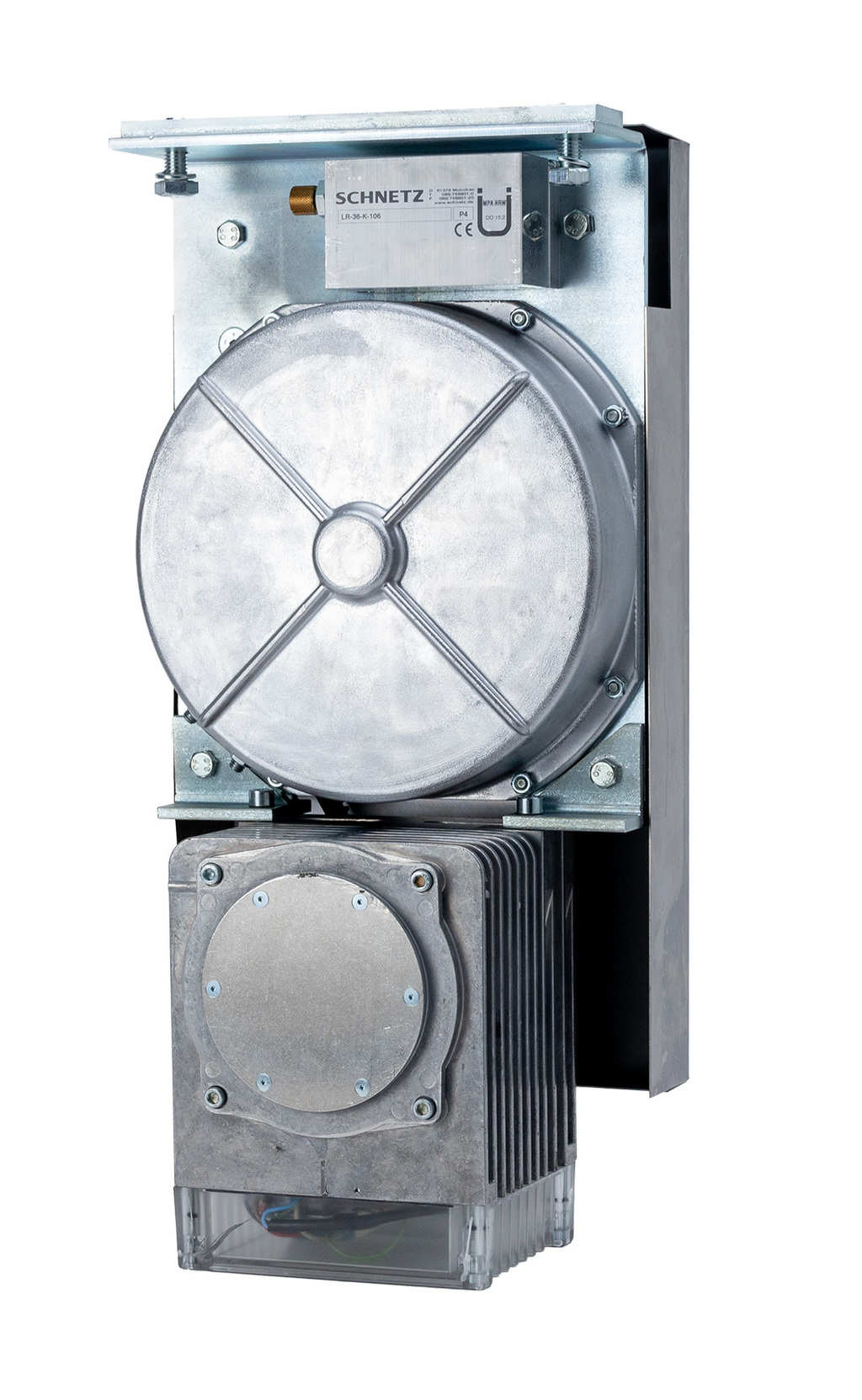

| ATS-200-MOF
|
Gegengewicht | 1000 KG | 8 m | 110 N – 210 N |
220 N – 340 N |
0,3 m/s – 0,35 m/s |
ATS-MOF-motorische antriebe | ||||||
| Schließart |
Torgewicht [kg] |
Öffnungsweite [m] |
Schließkraft [N] |

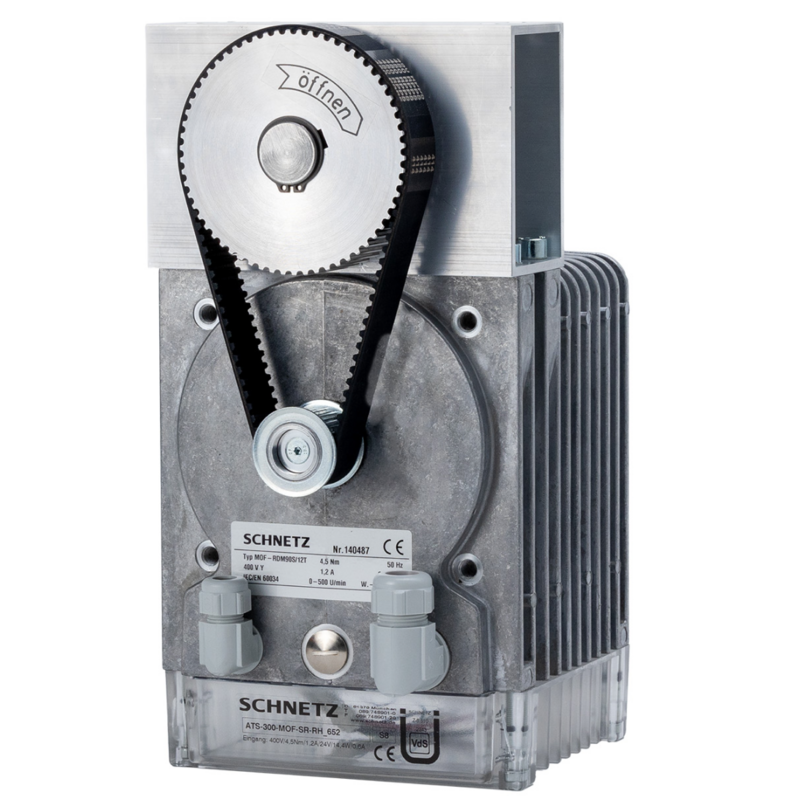

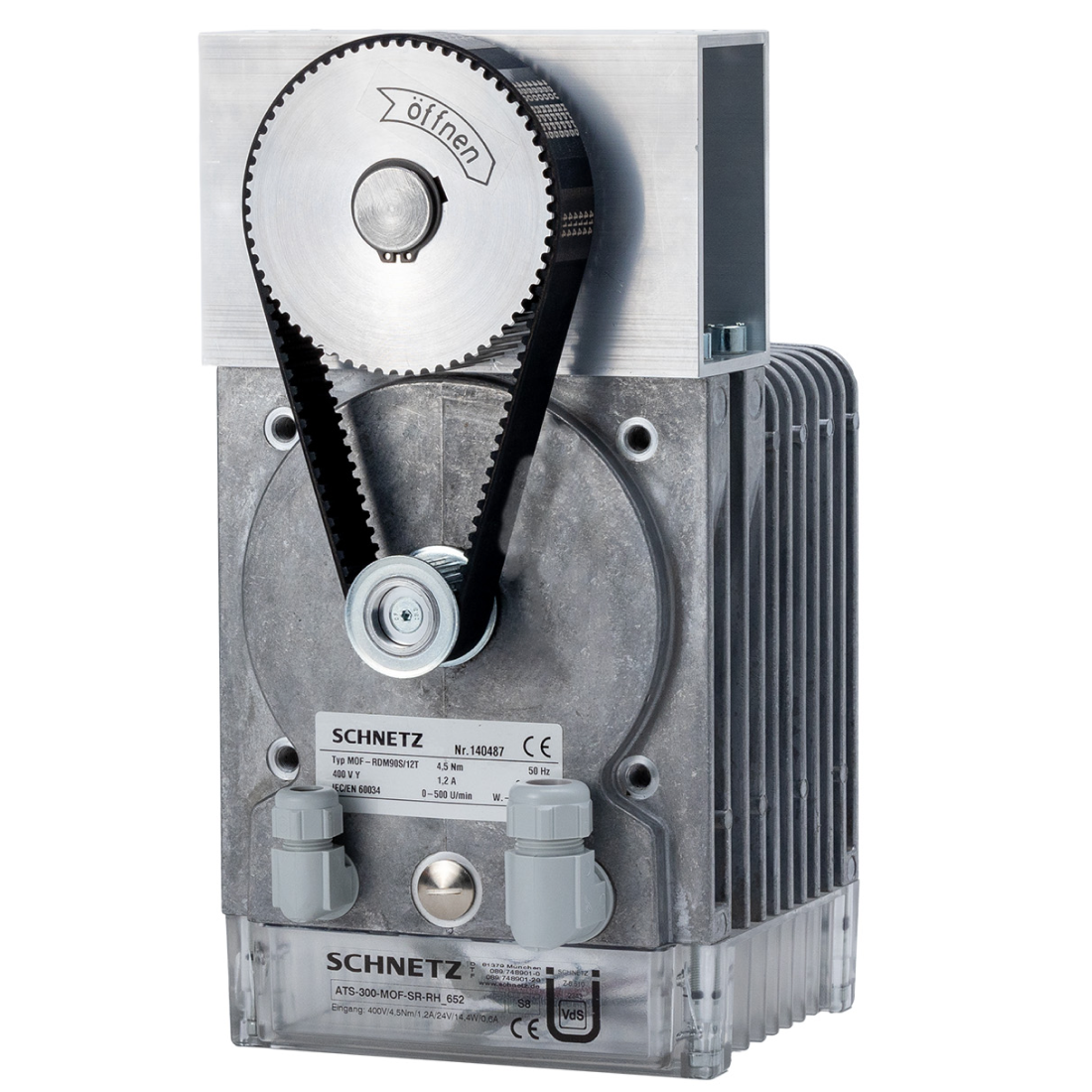

Öffnungskraft [N] | Öffnungsgeschw. [m/s] | |
| ATS-300-MOF |
Gegengewicht |
1000 KG | unlimitiert | n/a |
40 N – 450 N |
0,3 m/s –0,35 m/s |

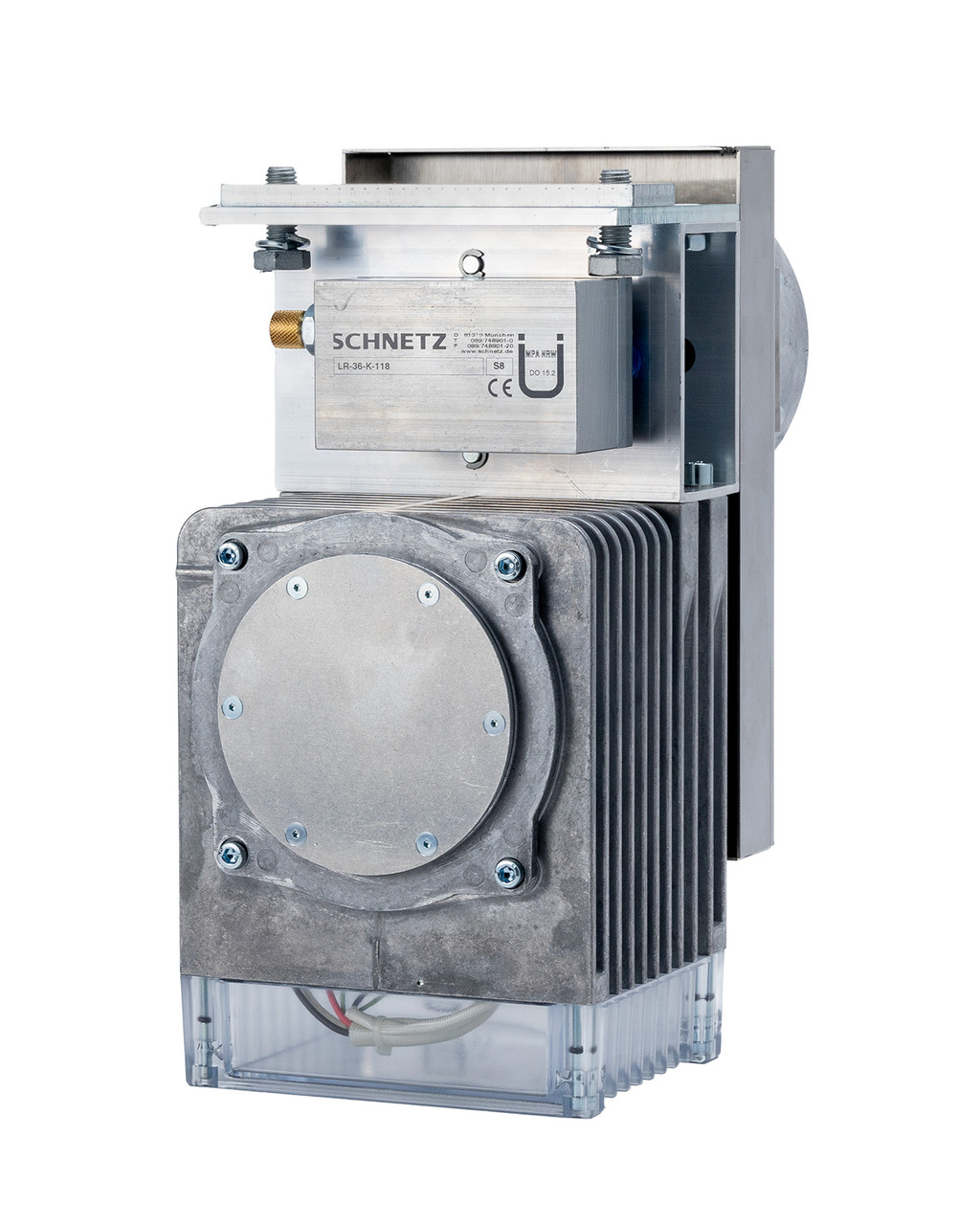

| ATS-400-MOF
|
Gegengewicht |
1500 KG | unlimitiert |
n/a |
40 N – 650 N |
0,3 m/s – 0,35 m/s |
| ATS-600-MOF
|
Gegengewicht | 2000 KG | unlimitiert |
n/a |
900 N |
0,1 m/s – 0,3 m/s |
| ATS-900-MOF
|
Gegengewicht |
3000 KG | unlimitiert |
n/a |
100 N –1200 N | 0,1 m/s |
| ATS-030-MOF
|
Gegengewicht |
600 kg | unlimitiert |
n/a |
280 N – 380 N |
0,7 m/s –1,0 m/s |
| Weitere Kerndaten
| ||||||
| Einsatztemperatur | vom -15°C bis -40°C | |||||
|
Drehrichtung: Federantriebe |
Schließbewegung durch Schließfeder in einer Drehrichtung | |||||
|
Drehrichtung : motorischer Antriebe MOF |
Beidseitige Drehrichtung je nach Ausführung möglich | |||||
| Stromversorgung | Standard: 400 V; optional: 230 V | |||||
| Materialoptionen | Standard: Aluminium; optional: Edelstahl | |||||
|
Alles Wichtige zur Antriebsauswahl: Typenbezeichnung, Öffnungsrichtung und Montage:
| |
|---|---|
|

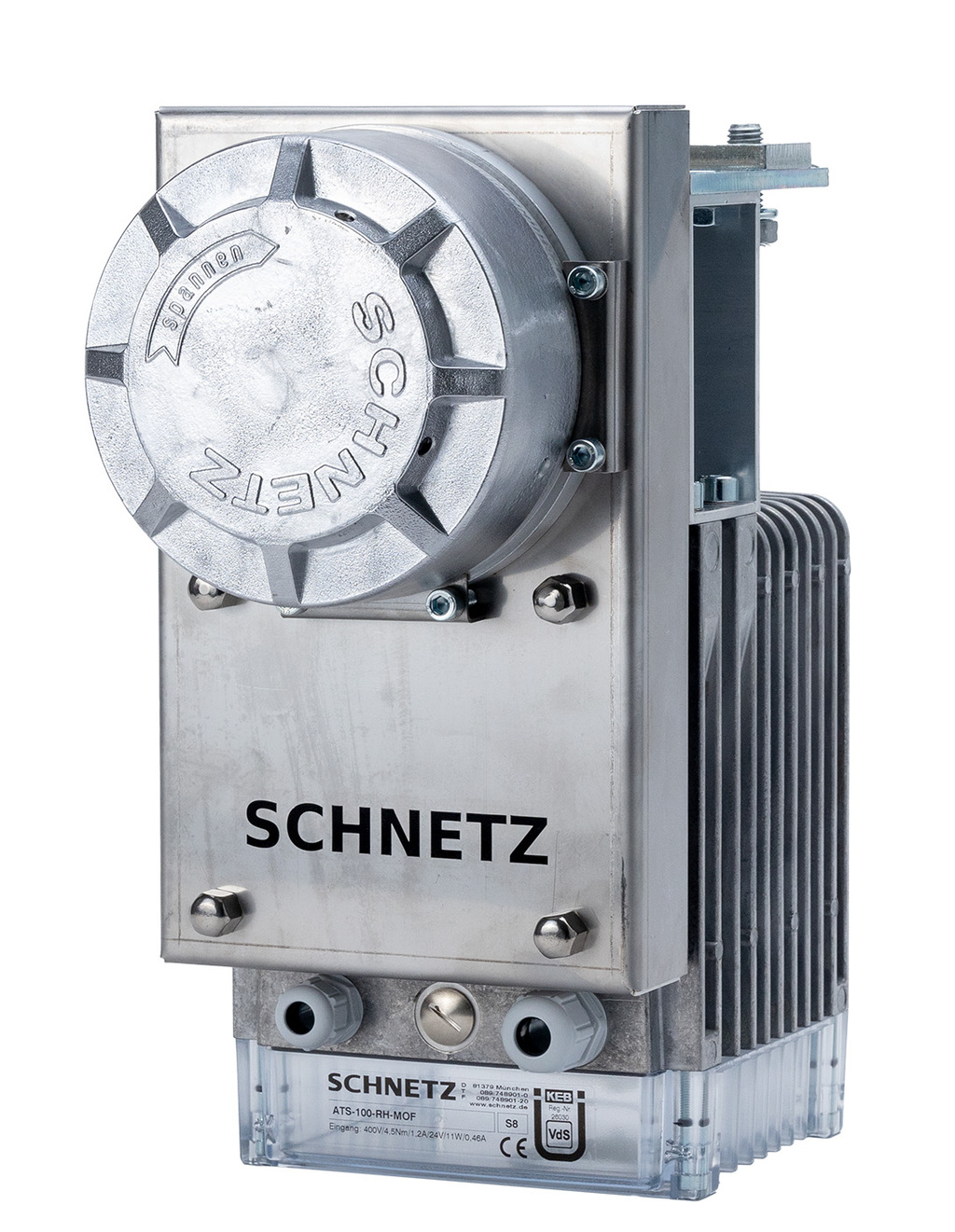

Nomenklatur Motorische Antriebe MOF
| |
|
Beispiel einer Typenbezeichnung ATS-###-MOF(E)-SR-RH- ###-V2A-230 V
| |
| Kennzeichnung: | Erklärung: |
| ATS-### | Baugröße |
| MOF | Standard motorischer Antrieb (Platinen Variante – bestimmt die Funktionen des Antriebs) |
| MOF-SR | Standard-Motorantrieb mit Totmannsteuerung |
| MOFE | Motorischer Antrieb mit einstellbarer Öffnungskraft und Geschwindigkeit |
| MOFE-SR | Motorischer Antrieb mit Totmannsteuerung sowie einstellbarer Öffnungskraft und Geschwindigkeit |
| -###- | Nummer der Sonderausführung |
| RH / LH | Rechts- bzw. Linksausführung (Drehrichtung des Antriebsrads) |
| V2A | Edelstahlausführung |
| 230 V | Betriebsspannung |
| Ausstattungsmerkmal
|
MOF | MOF-SR | MOFE | MOFE-SR |
| Klemmenleiste |
✓ |
– |
– |
– |
| Totmannsteuerung |
– |
✓ |
– |
✓ |
| Einstellbare Öffnungskraft |
– |
– |
✓ |
✓ |
| Einstellbare Öffnungsgeschwindigkeit |
– |
– | ✓ |
✓ |

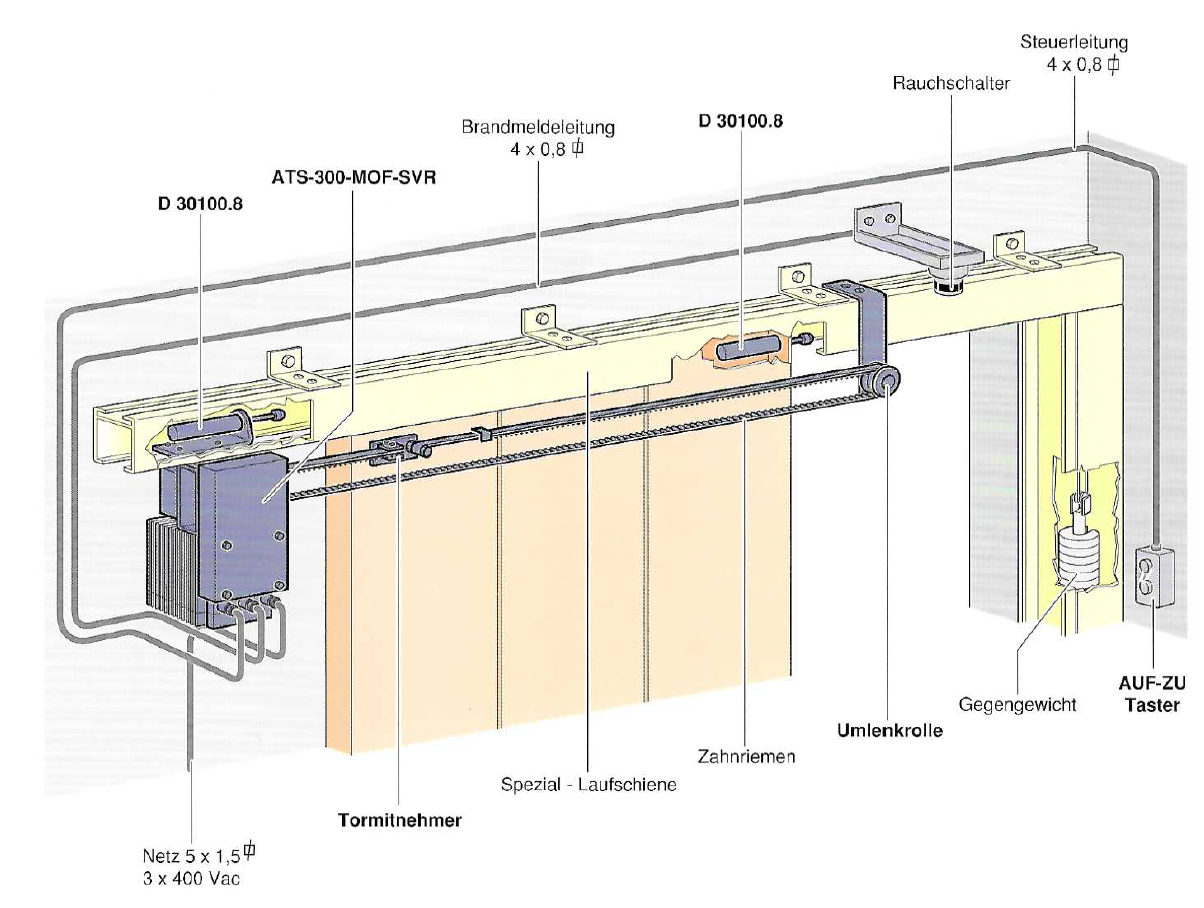

Drehrichtung und Öffnungsrichtung – ATS-MOF-Motorischer Torantrieb

| Motorische Antriebe MOF | Torblatt Montage am Zahnriemen: |
Öffnugsrichtung | Schließrichtung |
| ATS-###- MOF-RH |
oberer Zahnriemen | ← links | → rechts |
| unterer Zahnriemen | → rechts | ← links | |
| ATS-###-MOF-LH |
oberer Zahnriemen | → rechts |
← links |
| unterer Zahnriemen | ← links |
→ rechts |
Drehrichtung und Öffnungsrichtung – ATS-Federantriebe ohne Motor

| Manuelle Federantriebe |
Torblatt Montage am Zahnriemen: | Öffnugsrichtung | Schließrichtungrichtung |
| ATS-###-RH |
oberer Zahnriemen | ← links |
nach rechts |
| unterer Zahnriemen | nach rechts | ← links | |
| ATS-###-LH |
oberer Zahnriemen |
nach rechts | ← links |
| unterer Zahnriemen |
← links |
nach rechts |
| Kategorie | Abbildung |
| Antriebszubehör
| |

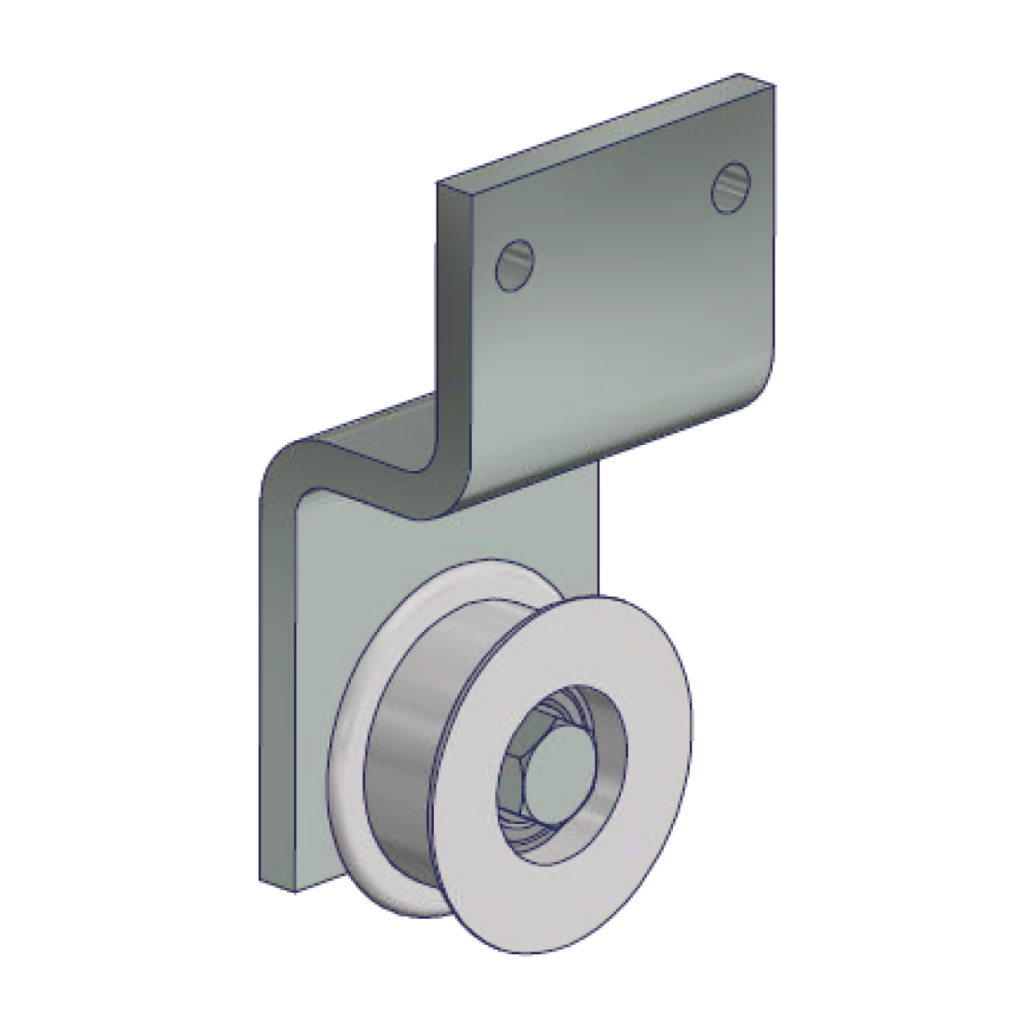

| Tormitnehmer |
|
| Umlenkräder |
|
| Schalter | |
| Übersicht - Antriebszubehör
ansehen |
|
| Ersatzteile
| |
| Drehfeldmotor |
|
| Ersatzplatinen |
|
| Ersatzfeder |
|
|
Übersicht-
Ersatzteile ansehen |
|
| Zahnriemen & Stahltexband | |
| Zahnriemen Lose | |
| Zahnriemen Konfektioniert |
|
| Endloszahriemen |
|
| Verbindungs-Müffen / Klemmen
|
|
| Übersicht - Zahnriemen & Stahltexband ansehen |
|
| Sonstiges | |
Bei Sonderantrieben können abweichende Ersatzteile erforderlich sein. Bitte fragen Sie die passende Ausführung unter Angabe des Antriebstyps und der vorhandenen Artikel- oder Sondernummer bei uns an.
