Laufregler / Radialdämpfer

Präzise Geschwindigkeitsregelung für Türen, Tore und industrielle Anwendungen



SCHNETZ entwickelt und fertigt Laufregler (Radialdämpfer) zur präzisen Geschwindigkeitsregelung von Türen, Toren und bewegten Bauteilen. Die einstellbare Dämpfkraft ermöglicht eine kontrollierte Bewegung über lange Verfahrwege. Robuste Bauweise und langlebige Komponenten gewährleisten einen zuverlässigen Betrieb – auch unter anspruchsvollen Einsatzbedingungen.


Die Einsatzbereiche reichen von Schiebetoren, Hubtoren und Laufschlitten bis hin zu Maschinenbau- und Brandschutzanwendungen.


✓ Präzise einstellbare Dämpfkraft
✓ Kontrollierte Bewegung über lange Verfahrwege
✓ Robuste Ausführung für industrielle Anwendungen
✓ Individuelle Sonderlösungen nach Kundenanforderung
✓ Made in Germany seit 1946



Unsere Laufregler

Wählen Sie die passende Ausführung für Ihre Anwendung:


    • Für Zahnriemenantriebe.


    • Präzise Geschwindigkeitsregelung   für kontrollierte Bewegungsabläufe.

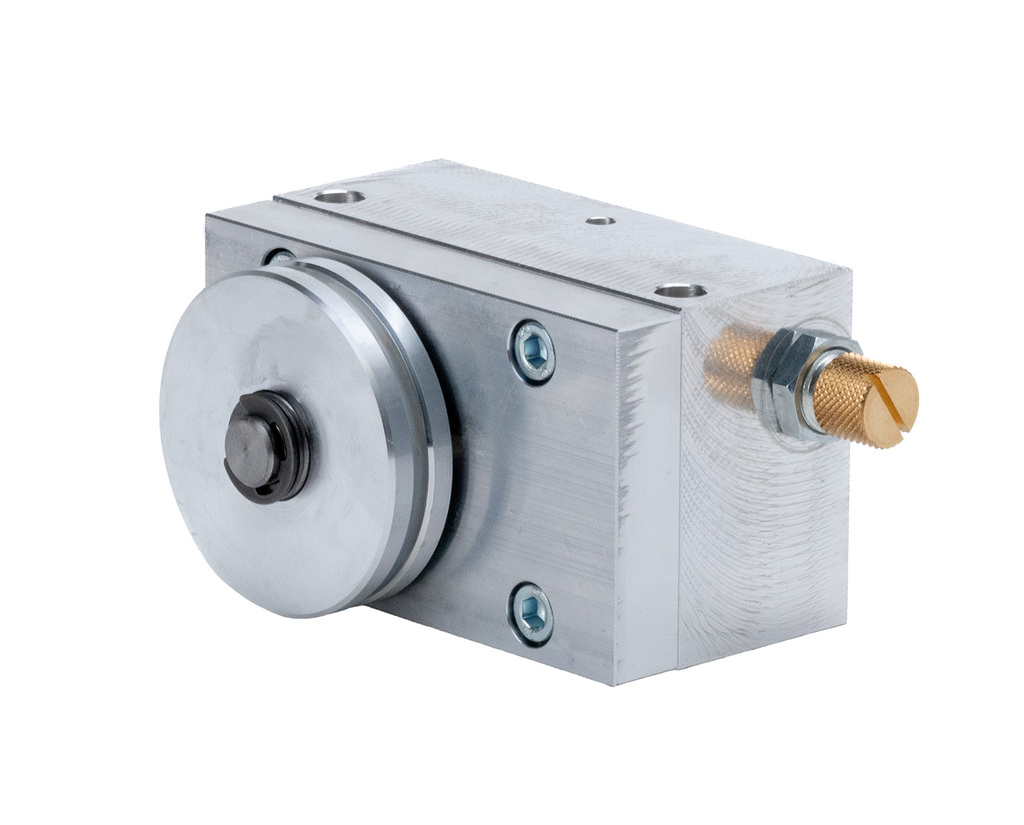

  • Für Seilantriebe.


  •  Gleichmäßige Bewegungssteuerung.

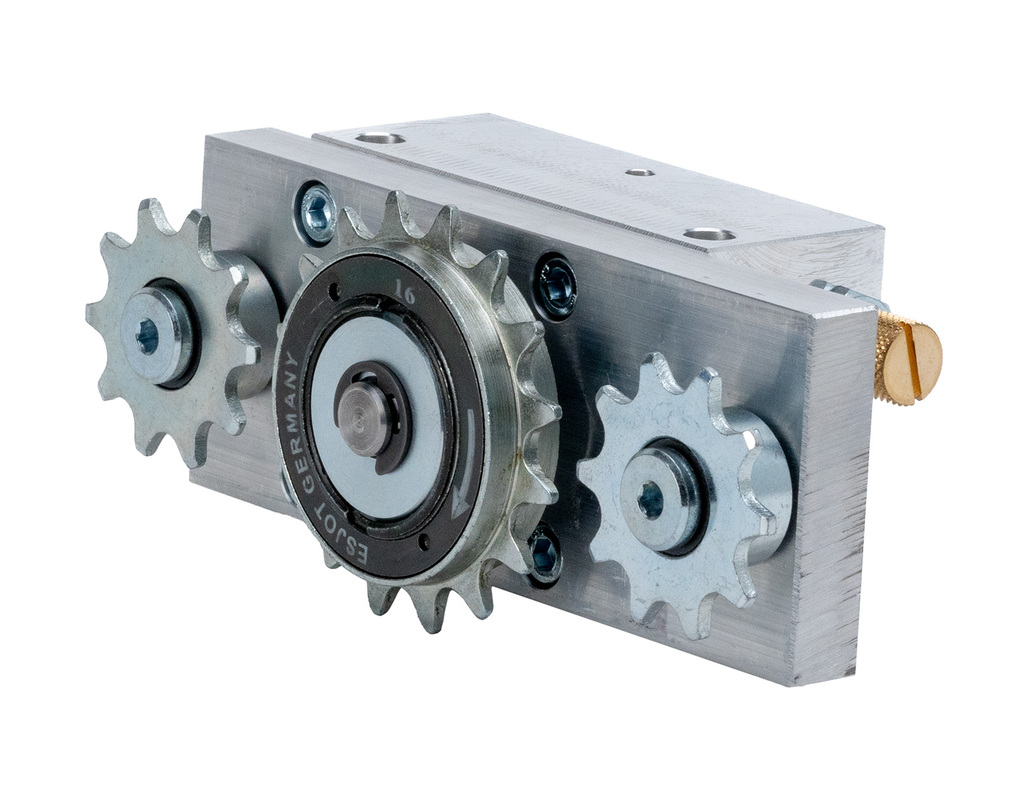

  • Für Kettenantriebe.


  •  Robuste Ausführung für hohe Belastungen

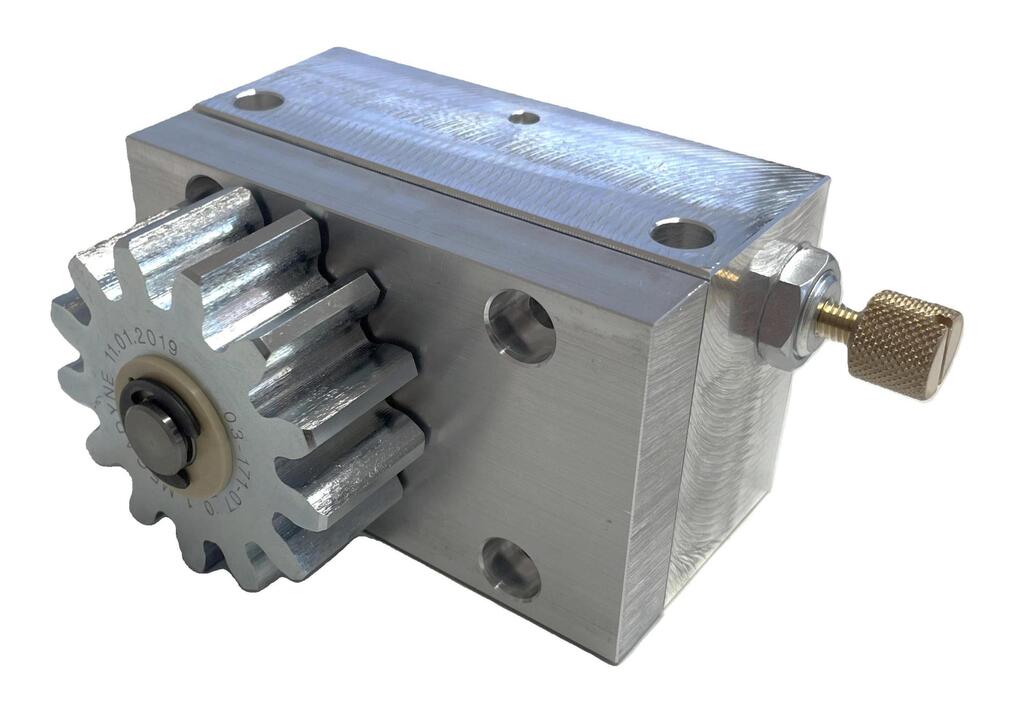

  • Für Zahnstangenantriebe.


  •  Präzise Bewegungsregelung auch bei hohen Kräften

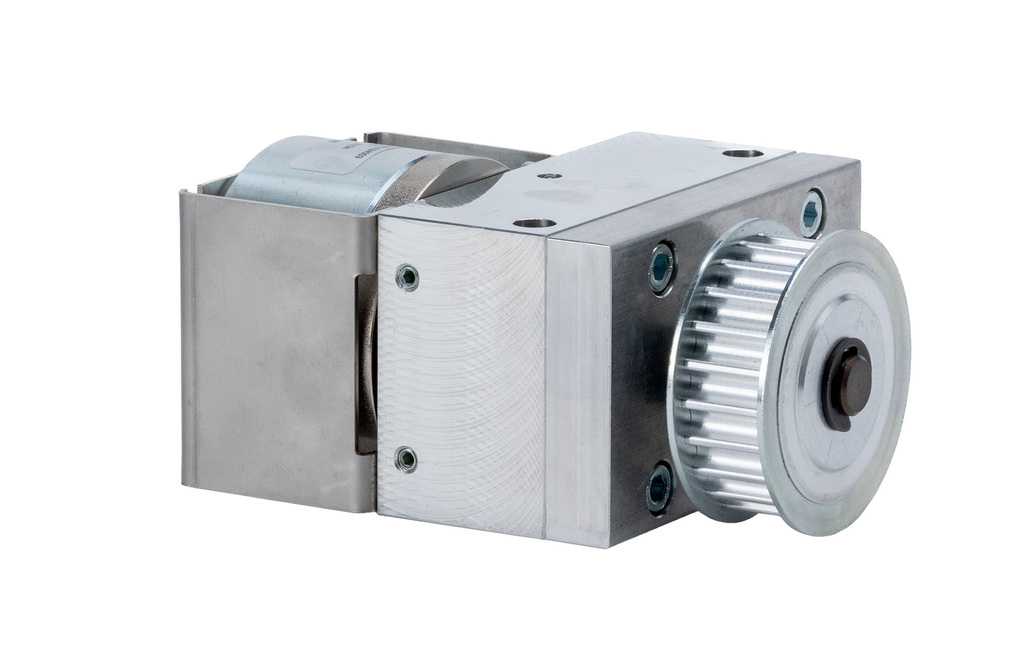

  • Laufregler mit elektromagnetischem Feststeller.


  • Zum kontrollierten Offenhalten von Türen und Toren.

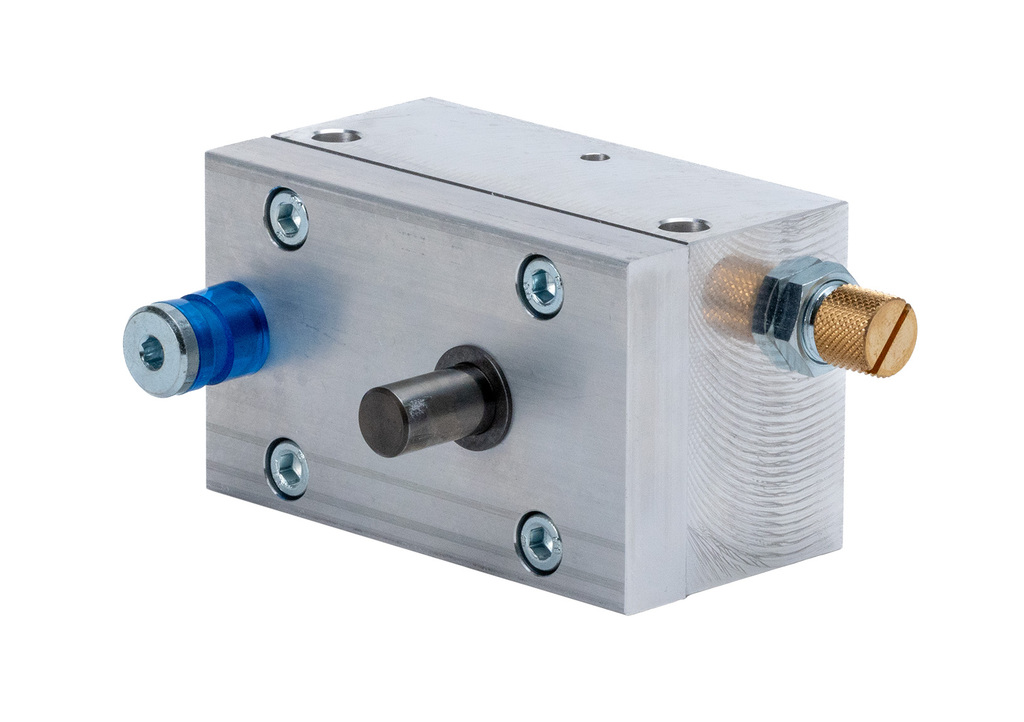

  • Individuelle Lösungen für spezielle Einbausituationen.


  • Kundenspezifische Ausführungen nach Anforderung.

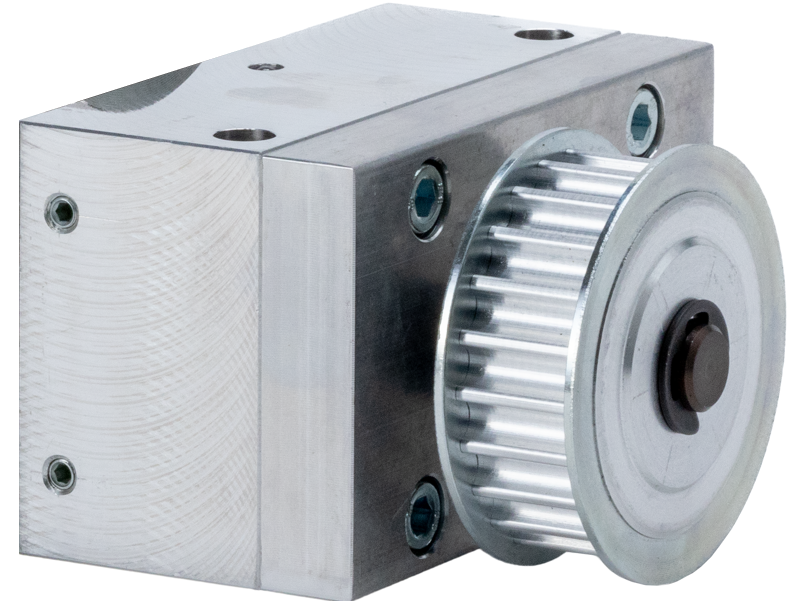

  • Für Zahnriemenantriebe mit präziser Geschwindigkeitsregelung und beidseitiger oder einseitiger Bremswirkung.







Temperaturbereich
  • −15 °C bis +40 °C*




  • Optional mit Spezialöl: −30 °C bis +80 °C



Spannkraft [N]
Querkraft [N]

Geschwindigkeit [m/s]

Opt. Geschw. [m/s] (einstellbar)

Feststellung
   Bremsrichtung
400
800
0,40,08-0,3OptionalEin / beidseitig


  • Für Seilantriebe mit ein- oder beidseitiger Bremswirkung und einer Zugkraft bis 400 N am Seil.






Temperaturbereich
  • −15 °C bis +40 °C*




  • Optional mit Spezialöl: −30 °C bis +80 °C



Spannkraft [N]
       Querkraft [N]

     Geschwindigkeit                   [m/s]

Opt. Geschw. [m/s] (einstellbar)

Feststellung
Bremsrichtung
400
800
0,40,08-0,3OptionalEin / beidseitig


  • Für Kettenantriebe mit Zugkräften bis 480 N und optionaler Feststelleinrichtung.







Temperaturbereich
  • −15 °C bis +40 °C*




  • Optional mit Spezialöl: −30 °C bis +80 °C



Spannkraft [N]
Querkraft [N]

Geschwindigkeit

[m/s]

Opt. Geschw. [m/s] (einstellbar)

Feststellung
   Bremsrichtung
400-480
800
0,40,08-0,3OptionalEin / beidseitig


  • Mit integrierter elektromagnetischer Feststelleinrichtung zum kontrollierten Offenhalten von Türen und Toren.






Temperaturbereich
  • −15 °C bis +40 °C*




  • Optional mit Spezialöl: −30 °C bis +80 °C


Feststellkraft [N]


  • 400




Kraft [W]
  • 3





Spannkraft [N]
Feststellkraft [N]

Geschwindigkeit [m/s]


Opt. Geschw. [m/s] (einstellbar)

Feststellung
  Bremsrichtung
400
400
0,40,08-0,3OptionalEin / beidseitig

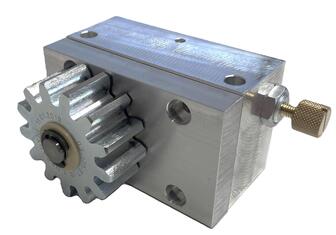

  • Für Zahnstangenantriebe mit einseitiger Bremswirkung und Bremskräften bis 460 N.







Temperaturbereich
  • −15 °C bis +40 °C*




  • Optional mit Spezialöl: −30 °C bis +80 °C



Spannkraft [N]
Querkraft [N]

Geschwindigkeit [m/s]


Opt. Geschw. [m/s] (einstellbar)

Feststellung
   Bremsrichtung
310-460
800
0,40,08-0,3KeineEinseitig


  • Kundenspezifische Laufregler mit Sonderausstattungen für spezielle Einbausituationen und Einsatzbedingungen.







Temperaturbereich
  • −15 °C bis +40 °C*




  • Optional mit Spezialöl: −30 °C bis +80 °C



Spannkraft [N]
Querkraft [N]

Geschwindigkeit [m/s]


Opt. Geschw. [m/s] (einstellbar)

Feststellung
   Bremsrichtung
400
800
0,40,08-0,3OptionalEin / beidseitig
DIBt Zertifizierung Feststellanlage

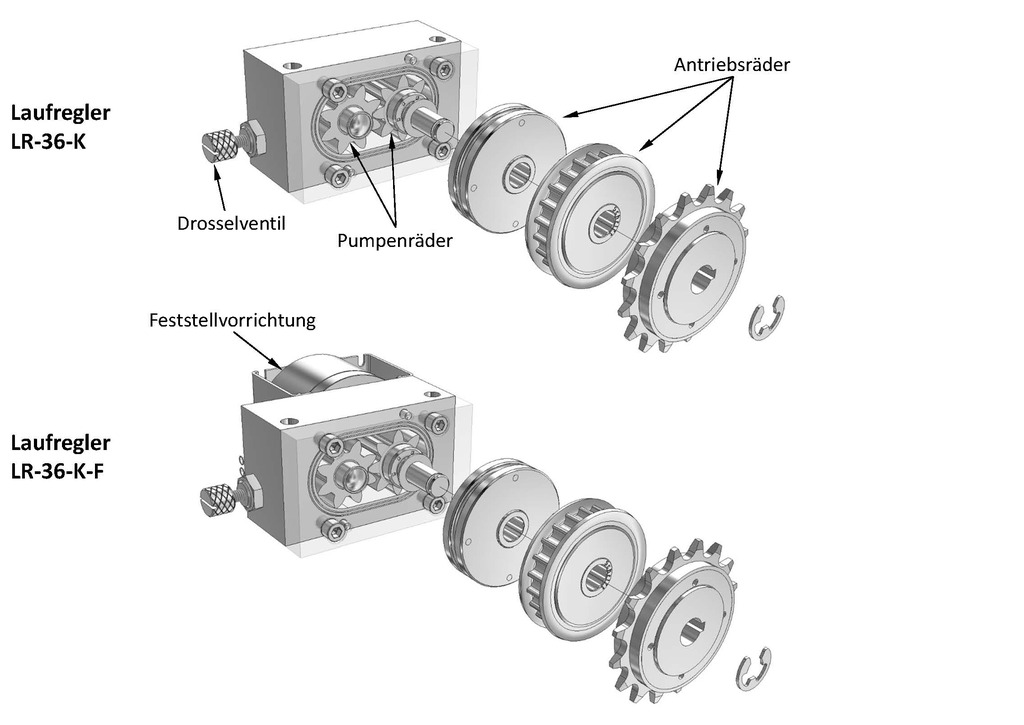

Konstruktion und Funktionsprinzip

Die Laufregler von SCHNETZ arbeiten nach dem Prinzip einer hydraulischen Dämpfung. Je nach Antriebsart kommen unterschiedliche Antriebsräder zum Einsatz, während das hydraulische Grundsystem identisch bleibt. Optional sind die Laufregler mit einer elektromagnetischen Feststellvorrichtung erhältlich.

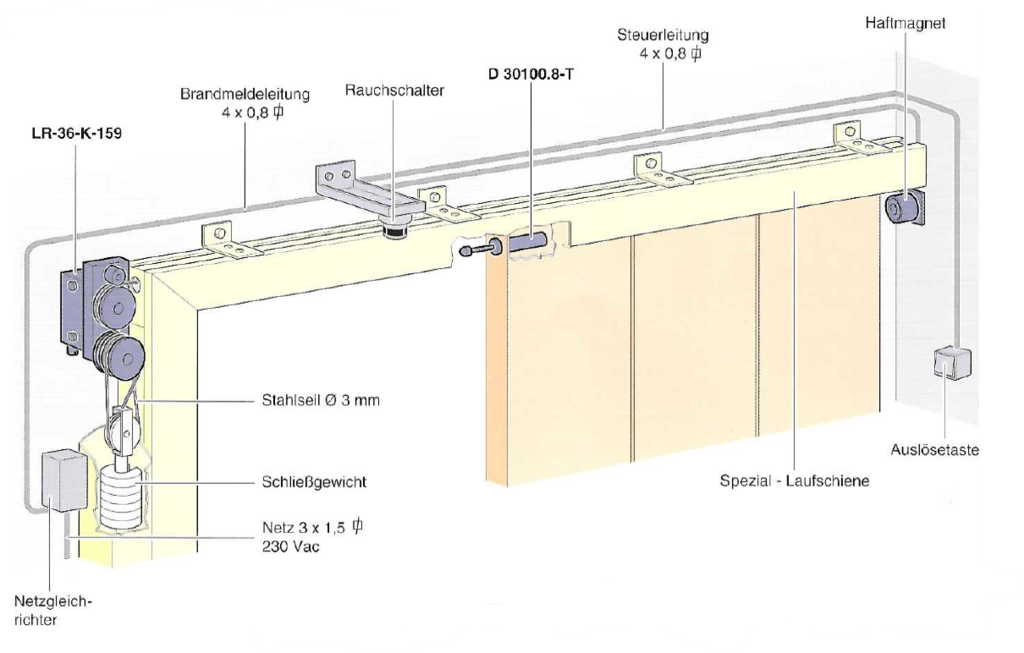

Anwendungsbereiche

SCHNETZ Laufregler verbinden präzise Bewegungsregelung mit individueller Konstruktion. Für Standardanwendungen ebenso wie für anspruchsvolle Sonderlösungen entwickeln wir die passende Ausführung für Ihre Anlage.


ANWENDUNG:


  • Schiebe-, Hub- und Spezialtore
  • Brandschutztüren und Brandschutztore

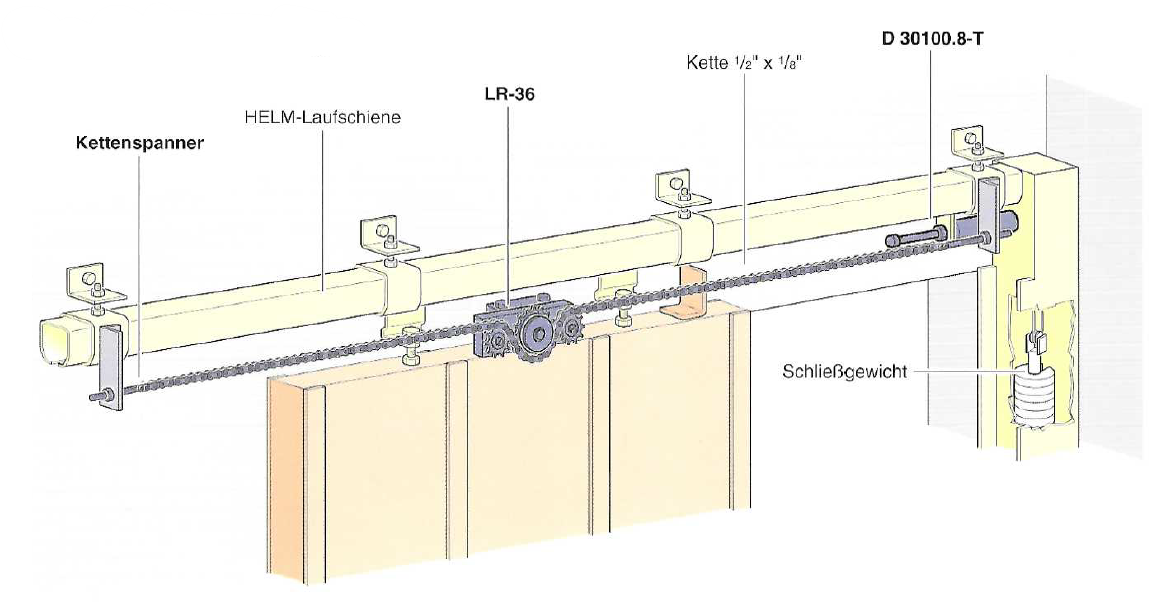

  • Türen und Tore mit Ketten-, Seil-, Zahnriemen- oder Zahnstangenantrieb
  • Industrielle Anlagen mit linearen oder radialen Bewegungen
  • Individuelle Sonderlösungen für spezielle Anwendungen

    •

    Funktionen


  • Präzise Geschwindigkeitsregelung
  • Kontrollierte Öffnungs- und Schließbewegungen
  • Dämpfung unkontrollierter Bewegungen
  • Individuell einstellbare Dämpfungscharakteristik
  • Zuverlässiger Betrieb auch bei hohen Kräften und langen Verfahrwegen

    •

    SCHNETZ ist ein führender Hersteller elektro-hydraulischer Systeme mit Firmensitz in München.
