automatische  Rohrtürschließer
mit hydraulischer dämpfung

SCHNETZ Türschließer sorgen für ein kontrolliertes und zuverlässiges Schließen von Drehtüren. Durch verschiedene Ausführungen und Montagemöglichkeiten lassen sie sich an unterschiedliche Türen, Bänder und Einbausituationen anpassen.

Hydraulische Türschließer für Innen- und Außenbereiche

Für Drehtüren mit unsichtbarer Montage in Tür oder Wand.
Verschiedene Befestigungsarten und Sonderlösungen ermöglichen eine flexible Anpassung an unterschiedliche Türsysteme.

Hohe Witterungs- und Vandalismusbeständigkeit
sowie eine einstellbare Schließkraft sorgen für zuverlässige Funktion.

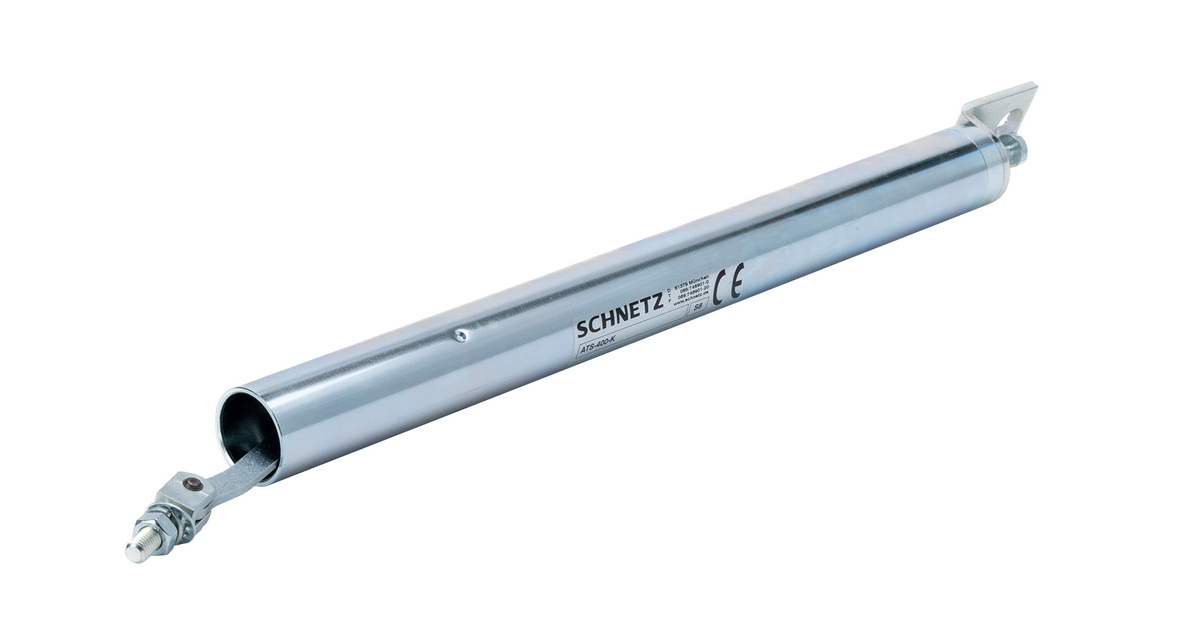

ATS INNENBAND

  • Öffnungswinkel:       90°–115°
  • Montage oben im Türblatt
  • Türbreite: bis 1.200 mm

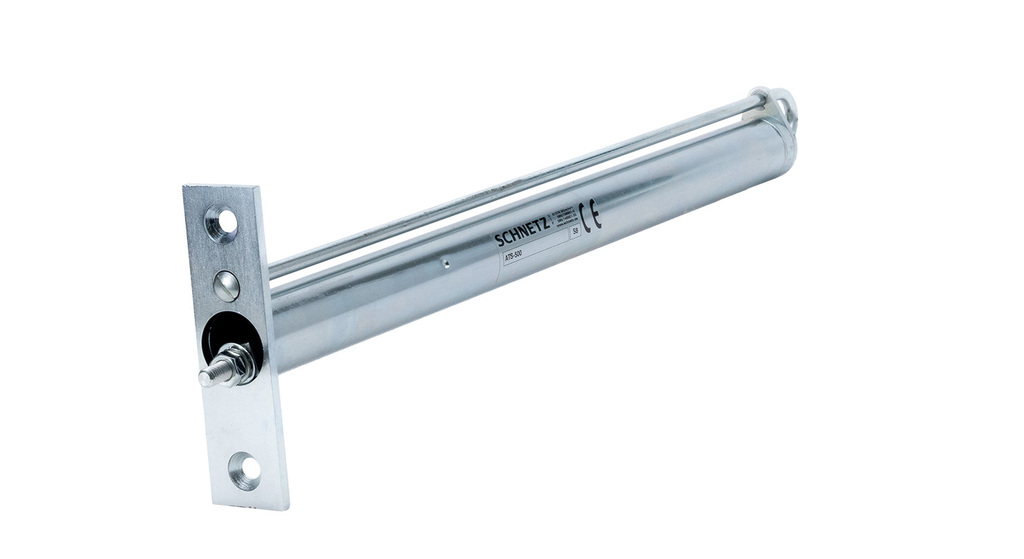

              ATS KONSTRUKTIONSBAND

  •  Öffnungswinkel:    120°–165°
  • Montage oben oder unten im Türblatt
  • Türbreite: bis 1.200 mm

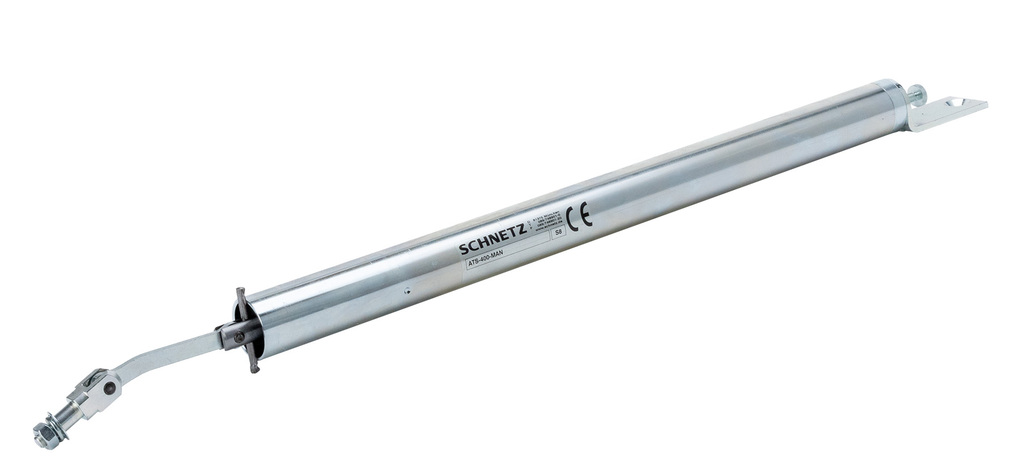

ATS ZAPFENBAND

  • Öffnungswinkel:     140°–165°
  • Montage oben oder unten im Türblatt
  • Türbreite: bis 1.200 mm



Befestigungsoptonen

 Türbreite

 Öffnungswinkel

Öffnungskraft

Schließkraft

(einstellbar)

INNENBAND- Türblattmontage oben

Montage oben



bis 12 mbis 115°bis 42Nbis 16N
KONSTRUKTIONSBAND- Türblattmontage oben / unten

Montage oben


Montage unten


bis 12 m
bis 165°
bis 30Nbis 16N
ZAPFENBAND- Türblattmontage oben / unten

Montage oben



Montage unten

bis 12 m
bis 165°bis 36N
bis 17N
Weitere Kerndaten

Einsatz Temperatur

-15°C – +40°C


Betriebstemperatur: von  zu -30°C  bis zu +80°C bei Verwendung von Spezialöl
Zylinderdurchmesser
34 mm Standard
Scharnier PositionRechts / links
Gelenkbügellängen75 mm
92 mm


KategorieProduktgruppeZeichnung

Gelenkbügel 75 mm


Gelenkbügel 92er gerade


Gelenkgabelstück M8 mit Mutter


Gelenkstift 6m6 x 16

Anwendungen

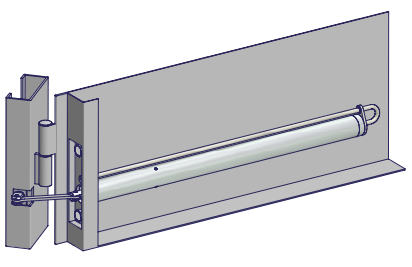

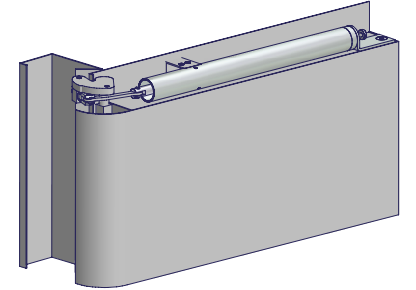

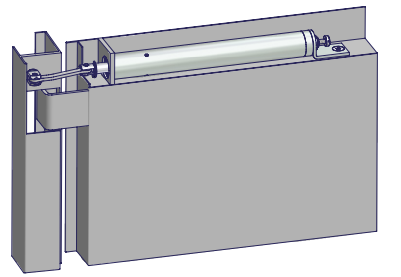

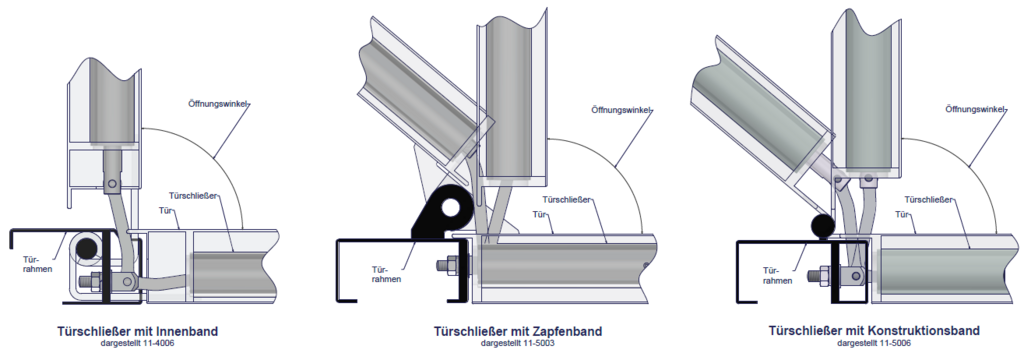

Integrierte Türschließer für unterschiedliche Bandkonstruktionen
Die ATS Türschließer verbinden hydraulisch gedämpfte Schließung mit einer integrierten Konstruktion im Türblatt. Je nach Bandtyp stehen unterschiedliche Montagearten und Öffnungswinkel zur Verfügung

Headline

Lorem ipsum dolor sit amet, consectetuer adipiscing elit. Aenean commodo ligula eget dolor. Lorem ipsum dolor sit amet.

Headline

Lorem ipsum dolor sit amet, consectetuer adipiscing elit. Aenean commodo ligula eget dolor. Lorem ipsum dolor sit amet.

Headline

Lorem ipsum dolor sit amet, consectetuer adipiscing elit. Aenean commodo ligula eget dolor. Lorem ipsum dolor sit amet.

ANWENDUNG


  • Schiebe-, Hub- und Spezialtore
  • Brandschutztüren und Brandschutztore
  • Türen und Tore mit Ketten-, Seil-, Zahnriemen oder Zahnstangenantrieb
  • Industrielle Anlagen mit linearen oder radialen Bewegungen
  • Individuelle Sonderlösungen für spezielle Anwendungen

FUNKTIONEN


  • Präzise Geschwindigkeitsregelung
  • Kontrollierte Öffnungs- und Schließbewegungen
  • Dämpfung unkontrollierter Bewegungen
  • Individuell einstellbare Dämpfungscharakteristik
  • Zuverlässiger Betrieb auch bei hohen Kräften und langen Verfahrwegen.

  Medien und downloads

  • ATS Innenband
  • ATS Zapfenband
  • ATS Konstruktionsband
  • Zubehör / Ersatzteile
  • CE Erklärung
  • DIBT Zertifizierung Feststellanlage
  • DIBT Zertifizierung SR-Platine
